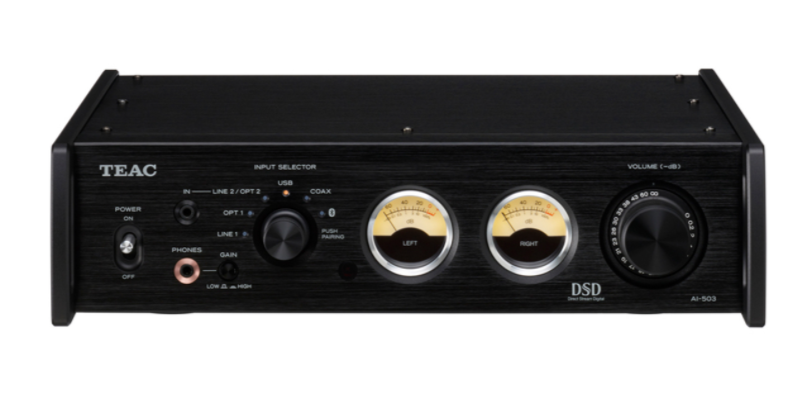

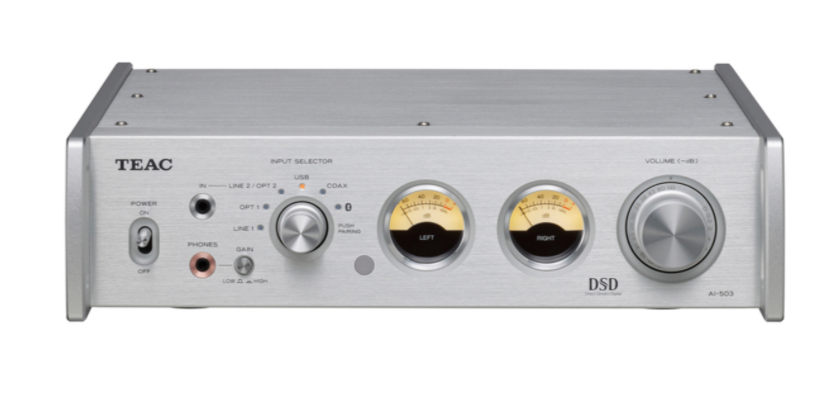

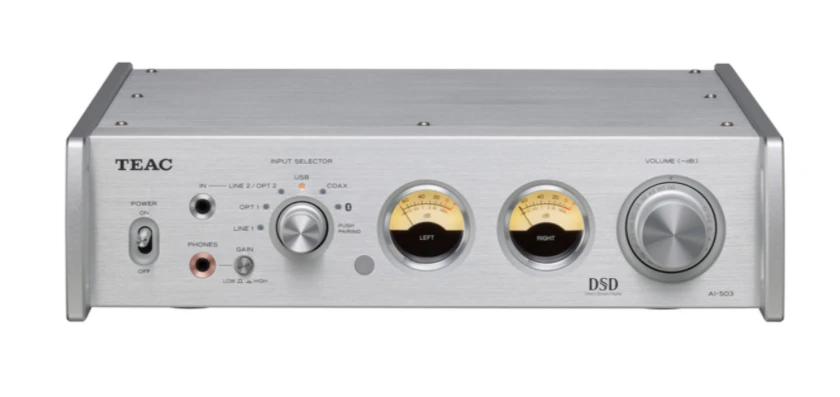

TEAC AI-503

Kluczowe właściwości

• Przetwornik DAC USB z konfiguracją dual-mono obsługującą rozdzielczości do 11,2 MHz DSD i 384 kHz / 32 bity PCM
• Odbiornik Bluetooth® obsługuje LDACTM / Qualcomm® aptXTM, zapewniając wysoką jakość bezprzewodowego dźwięku
• Dedykowany wzmacniacz słuchawkowy z dyskretnym obwodem przeciwsobnym
• Gniazdo słuchawkowe obsługuje 3,5 mm połączenie 4-biegunowe z oddzielnym z uziemieniem
• Połączone stereofoniczne mini / optyczne gniazdo cyfrowe na panelu przednim, wygodne do podłączania cyfrowego odtwarzacza
• Sekcja przedwzmacniacza zapewnia w pełni zbalansowaną transmisję sygnału i wykorzystuje precyzyjną regulację głośność TEAC-QVCS
• Wzmacniacz mocy klasy D o wysokiej wydajności (wyprodukowany przez ICEpower a / s)
• Przełączane typy filtrów, w tym 4 filtry cyfrowe PCM i 2 DSD
• Gniazda przedwzmacniacza można podłączyć zarówno do wzmacniaczy mocy, jak i aktywnych głośników
• Dwie pary analogowych wejść RCA, a także USB, optyczne i koncentryczne wejścia cyfrowe (po jednym)
• Dwa analogowe wskaźniki poziomu z regulowanym stopniem podświetlenia

Zintegrowany wzmacniacz z funkcją Bluetooth i podwójnym przetwornikiem cyfrowo-analogowym USB (obsługuje do formatu DSD 11,2 MHz) dla ery cyfrowych odtwarzaczy audio o wysokiej rozdzielczości. AI-503 to zintegrowany wzmacniacz i przetwornik cyfrowo-analogowy USB, który obsługuje sygnały DSD 11,2 MHz i PCM 384 kHz / 32-bitowy. Przetwornik cyfrowo-analogowy / przedwzmacniacz, który jest sercem urządzenia, ma taką samą koncepcję konstrukcji jak UD-503 i zastosowano w nim konstrukcję podwójnego mono, która jest w pełni zbalansowana. Dla lewego i prawego kanału zastosowano oddzielne przetworniki cyfrowo-analogowe VERITA Ak4490 wyprodukowane przez Asahi Kasei Microdevices Corporation. Oprócz wejścia cyfrowego USB (dla komputerów z systemem Windows / Mac), optyczne / koncentryczne wejście cyfrowe i wejście analogowe RCA, umożliwiają również bezprzewodowe odsłuchiwanie dźwięku o wysokiej rozdzielczości, włączając w to odbiornik Bluetooth® kompatybilny z profilem LDAC. Ponadto optyczne gniazdo cyfrowe / stereo 3,5 mm mini jack na panelu przednim urządzenia pozwala podłączyć przenośne urządzenia źródłowe DAP. We wzmacniaczu mocy zastosowano wzmacniacz mocy klasy D (firmy ICEpower a / s), który gwarantuje wysoki poziom rozdzielczości podczas odtwarzania delikatnych sygnałów, a także wysoki poziom liniowości przy wysokich ustawienia głośności. To urządzenie może zasilać zarówno kompaktowe głośniki półkowe, jak i duże głośniki podłogowe. Sekcja przedwzmacniacza wykorzystuje w pełni zbalansowany obwód regulacji głośności TEAC-QVCS o wysokim stopniu precyzji z rozbudowana 4-obwodową konstrukcją. Utrzymując wysoki poziom szczegółowości we wszystkich rozdzielczościach, AI-503 tworzy bardzo realistyczne sceny dźwiękowe, wraz z wysokim współczynnikiem sygnału do szumu i doskonałym wyczuciem przestrzeni. Podłączając zewnętrzny wzmacniacz mocy do zamontowanych gniazd przedwzmacniacza, możesz jeszcze podnieść wydajność i stworzyć zrównoważony niezwykle wydajny system audio. Sekcja wzmacniacza słuchawkowego wykorzystuje dyskretny obwód TEAC-HCLD z rozbudowanym układem push-pull, umożliwiającym łatwe sterowanie słuchawkami nawet o wysokiej impedancji. Dwustopniowy przełącznik wysokiego / niskiego wzmocnienia umożliwia optymalne ustawienie poziomu głośności dla wszystkiego, od słuchawek o niskiej impedancji przez monitory douszne po słuchawki nauszne o wysokiej impedancji (600 Ω). Ponadto 3,5 mm gniazdo słuchawkowe obsługuje 4-biegunowe połączenie z oddzielnym uziemieniem, zapewnia doskonałą separację kanałów, nawet podczas korzystania ze słuchawek zbalansowanych lub dousznych.

DAC / przedwzmacniacz o strukturze dual mono
Niezwykle wydajne przetworniki cyfrowo-analogowe VERITA Ak4490 obsługują sygnały 11,2 MHz DSD i 384 kHz / 32-bitowe PCM. W przypadku układów DAC, które są kluczem do wysokiej jakości dźwięku cyfrowego, zastosowaliśmy cenione przetworniki cyfrowo-analogowe VERITA AK4490 * firmy Asahi Kasei Microdevices Corporation. Wraz z natywnym odtwarzaniem sygnałów DSD 11,2 Mhz, bezpośrednio przetwarzana jest szeroka gama źródeł dźwięku o wysokiej rozdzielczości (w tym 384kHz / 32-bitowy cyfrowy PCM). Te przetworniki cyfrowo-analogowe umożliwiają obsługę i reprodukcję drobno wytrawionych szczegółów i zapewniają znakomite odwzorowanie stereofoniczne, które są znakiem rozpoznawczym wysokiej jakości źródeł dźwięku o wysokiej rozdzielczości. Przetwornik AK4490 należy do rodziny produktów Audio4proTM firmy Asahi Kasei Microdevices Corporation opracowanych dla urządzeń audio do profesjonalnych zastosowań oraz aplikacji wysokiej klasy dźwięk cyfrowego.

Konfiguracja dual-mono obsługuje w pełni zbalansowaną transmisję
Oprócz dostarczania wiodącej w swojej klasie poziomów mocy, wyrafinowana konfiguracja dual-mono również obejmuje przetwornik C / A i przedwzmacniacz. Układ dual-mono zawiera dwa całkowicie niezależne obwody mono dla lewego i prawego kanału. Począwszy od niezwykle wydajnych przetworników cyfrowo-analogowych VERITA AK4490, ten układ zapewnia doskonałą izolację między dwoma kanałami. Tłumienie interferencji między kanałem lewym i prawym jest szczególnie ważne, w przypadku słuchania muzyki przez słuchawki.

Sekcja przedwzmacniacza zapewnia w pełni zbalansowaną transmisję i wykorzystuje precyzyjny obwód sterujący głośnością TEAC-QVCS
W obwodzie przedwzmacniacza zastosowaliśmy TEAC-QVCS (Quad Volume Control System), genialny obwód o w pełni zbalansowanej konstrukcji. Pozwala to na zbalansowane przetwarzanie sygnału audio na każdym etapie, począwszy od momentu bezpośrednio po konwersji cyfrowo-analogowej sygnału, aż do momentu gdy sygnał dociera do wzmacniacza głośności. Sygnały sterujące przekazywane z pokrętła regulacji głośności jednocześnie konfigurują cztery niezależne obwody typu wzmacniającego sterujące głośnością o zmiennym wzmocnieniu zapewniając dodatni i ujemny ładunek zarówno dla kanału lewego i prawego. Korzystając z tego systemu, niepotrzebna manipulacja sygnałami audio jest wyeliminowana, a niezależność lewego / prawego i dodatniego / ujemnego sygnału audio zostaje zachowywana do momentu bezpośrednio przed etapem wzmocnienia mocy, zapewniając czysty dźwięk z doskonałą separacją kanałów. (Ten proces dotyczy tylko symetrycznych wejść analogowych). Ponadto „błędy zbiorowe” (rozbieżności poziomów między lewym i prawym kanałem przy niskich poziomach głośności), które mogą być szczególnym problemem podczas słuchania przez słuchawki, zostały całkowicie wyeliminowane, więc można cieszyć się bardzo precyzyjnym brzmieniem, nawet jeśli używasz słuchawek dousznych o niskiej impedancji.

Wyjścia przedwzmacniacza można podłączać zarówno do wzmacniaczy mocy, jak i aktywnych głośników
AI-503 może być również używany jako wysokiej jakości przedwzmacniacz. Głośność z gniazd wyjściowych RCA może być zmienna, można osiągnąć poprawę po prostu podłączając wzmacniacz mocy do gniazd pre-out. Ponadto urządzenie ma parę analogowych gniazd wejściowych RCA, więc można również podłączyć gramofon analogowy z wbudowanym wzmacniaczem phono EQ, np.TN-350 lub TN-570, magnetofon kasetowy lub inny sprzęt analogowy.

Wbudowane zegary taktujące 44,1 kHz i 48 kHz
AI-503 obsługuje asynchroniczny tryb transferu sygnału po podłączeniu przez USB, umożliwiając sterowanie sygnałami PCM oraz DSD poprzez synchronizację ich przy użyciu własnego zegara taktującego (generowany przez precyzyjny oscylator kwarcowy) zamiast polegać na synchronizacji zegara taktującego komputera, który jest niestabilny i generuje dużo zakłóceń. Wbudowane są dwa dedykowane zegary (pracujące z częstotliwością 44,1 kHz i 48 kHz). Dzięki taktowaniu sygnałów, które są wielokrotnością częstotliwości zegara taktującego do wysokiej jakości, precyzyjny oscylator kwarcowy oferuje niski poziom zakłóceń fazowych, zakłóceń jitter dzięki czemu dźwięk źródła będzie odtwarzany z większą wiernością.

4 rodzaje cyfrowych filtrów PCM i 2 DSD
Urządzenie zawiera 4 tryby filtrów cyfrowych dla sygnałów PCM oraz tryb „wyłączony”, a także 2 rodzaje filtrów cyfrowych dla materiału DSD. Możesz użyć pilota zdalnego sterowania, aby wybrać optymalny tryb filtra, zgodnie z formatem pliku wejściowego i rodzajem odtwarzanej muzyki. Można przełączać tryby filtra podczas odtwarzania muzyki, dzięki czemu można dostroić jakość dźwięku na bieżąco podczas odsłuchu.
Filtry PCM
• FIR SHARP: Filtr FIR ze stromym spadkiem, używany do ostrego odcinania sygnałów poza pasmem audio
• FIR SLOW: filtr FIR z powolnym wycofywaniem się, używany do delikatnego odcinania sygnałów poza pasmem audio
• SDLY SHARP: filtr o krótkim opóźnieniu ze stromym przechylaniem, używany do ostrego odcinania sygnałów poza pasmem audio
• SDLY SLOW: Filtr o krótkim opóźnieniu z powolnym odwijaniem, używany do delikatnego odcinania sygnałów poza pasmem audio
Filtry DSD: CUTOFF przy 50kHz, CUTOFF przy 150kHz

• Uwaga: Podczas odbioru sygnałów o częstotliwości 352,8 kHz lub 384 kHz, filtr cyfrowy zostanie wyłączony podczas odtwarzania niezależnie od tego ustawienia.

Transformatory mocy z rdzeniem toroidalnym o dużej pojemności
W urządzeniu zastosowano wydajne transformatory mocy z rdzeniem toroidalnym, które zapewniają stabilną dostawę mocy. Są specjalnie zaprojektowane do tłumienia wycieków strumienia magnetycznego i zapobiegają hałasowi indukowanemu elektromagnetycznie, więc mogą zapewnić prąd, który jest zawsze  czysty i stabilny.

Wejścia cyfrowe USB / koncentryczne / optyczne
Wejście USB obsługuje sygnały DSD do rozdzielczości i PCM do rozdzielczości 11,2 MHz i 384 kHz / 32-bity. Obsługiwane jest również
„Natywne odtwarzanie DSD”, w którym materiał DSD przekształcany bezpośrednio do postaci analogowej bez uprzedniej konwersji na PCM.
Bezpłatne oprogramowanie TEAC HR Audio Player do odtwarzania muzyki obsługujące formaty ASIO 2.1 i DoP (DSD over PCM), umożliwia natywne odtwarzanie materiałów DSD 11,2 MHz z komputerów z systemem Windows oraz komputerów Mac. Cyfrowe wejścia optyczne i koncentryczne obsługują materiału w rozdzielczości do 192 kHz / 24 bity.

Odbiornik Bluetooth® obsługujący LDAC
Wbudowany odbiornik Bluetooth® obsługuje standardy kodowania LDAC * i aptXTM, a także AAC i inne wysokiej jakości tryby bezprzewodowej transmisji dźwięku. Można łatwo cieszyć się muzyką, bezprzewodowo przesyłając dźwięk ze smartfona lub tabletu.

Wejście cyfrowe na panelu przednim jest idealne do podłączenia przenośnych urządzeń audio
Możesz słuchać ulubionej muzyki już z urządzenia przenośnego przez głośniki lub przez słuchawki, korzystając z wysokiej jakości wzmacniacza słuchawkowego.

Wzmacniacz mocy klasy D firmy ICEpower
W urządzeniu zastosowaliśmy ceniony, wysokiej jakości wzmacniacz mocy firmy ICEpower a / s. Gwarantuje to odtwarzanie w wysokiej rozdzielczości delikatnych sygnałów, a także doskonałą liniowość przy wysokich poziomach głośności. To właśnie zastosowanie kompaktowego i wydajnego wzmacniacza mocy klasy D umożliwiło włączenie konfiguracji obwodu dual-mono w przetwornikach cyfrowo-analogowych, co jest bardzo korzystne dla dźwięku cyfrowego, w niewielkiej obudowie o wymiarach zbliżonych do kartki formatu A4.

Obwód TEAC-HCLD z dyskretnym obwodem push-pull
Dedykowany wzmacniacz słuchawkowy działa w klasie wzmocnienia AB, posiadając dyskretny obwód push-pull i wzmacniacz operacyjny. Wykorzystaliśmy całą wiedzę zdobytą podczas opracowywania UD-503, aby dać temu modelowi projekt obwodu, który tłumi występowanie szumów przy zachowaniu szerokiego zakresu działania wzmacniacza w klasie A. Drobne szczegóły i niuanse muzyki uchwycone w źródłach dźwięku o wysokiej rozdzielczości, są przekazywane w nieskalany sposób.

Stopień wzmacniacza słuchawkowego wykorzystuje konstrukcję z całkowicie oddzielnym uziemieniem lewego i prawego wyjścia słuchawkowego
AI-503 wykorzystuje konstrukcję obwodu z całkowicie oddzielonym uziemieniem dla lewego i prawego kanału od wzmacniacza do końcowego 4-biegunowego gniazda typu jack. Poprzez całkowite oddzielenie uziemienia lewego i prawego kanału wzmacniacza, separacja kanałów jest znacznie lepsza i znacznie osiągnięto bardziej przejrzystą scenę dźwiękową. Uwaga: słuchawki douszne i słuchawki z 3-biegunowymi wtyczkami mogą być również używane, ale aby skorzystać z oddzielnego uziemienia lewego / prawego kanału należy używać słuchawek z 4-biegunowymi wtyczkami. Przyporządkowanie styków pokazano na poniższej ilustracji. Końcówka (L +), Pierścień (R +), Pierścień (L-), Tuleja (R-)

2-stopniowa funkcja przełączania wzmocnienia
Wyjście wzmacniacza słuchawkowego ma 2-stopniową funkcję przełączania wzmocnienia. Umożliwia to optymalne ustawienie głośności zgodnie z impedancją i wydajnością podłączonych słuchawek, używając wszystkiego – od monitorów dousznych o niskiej impedancji, aż po słuchawki o wysokiej impedancji do 600Ω.

Dwa analogowe wskaźniki poziomu
Analogowe wskaźniki poziomu poruszają się w odpowiedzi na zmianę poziomu sygnału, podkreślając rolę urządzenia jako urządzenia audio i wzmacniając poczucie, że pomieszczenie, w którym się znajduje, jest miejscem do słuchania muzyki. Oprócz funkcji ściemniacza z czterema poziomami (jasny, normalny, przyciemniony, wyłączony), który pozwala dostosować jasność do oświetlenia pomieszczenia można również całkowicie wyłączyć działanie wskaźników poziomu.

Interfejs użytkownika zaprojektowany z myślą o wygodnej obsłudze
Przywiązujemy dużą wagę do każdego elementu sterującego, w tym aluminiowego pokrętła regulacji głośności głosu z pewnym momentem obrotowym i przełączniki dźwigniowe, które zapewniają poczucie pewności działania. Dedykowany pilot wykończony aluminium emanuje klasą. Skoncentrowaliśmy się również na łatwej obsłudze urządzenia, a więc za pomocą pilota można precyzyjnie regulować poziom głośności w krokach co 0,5 dB.

Metalowa obudowa zapewnia odporność na wibracje i stylowy wygląd w rozmiarze A4
Metalowa obudowa jest odporna na przenikanie zakłóceń z zewnątrz, w tym szumów elektromagnetycznych generowanych przez komputery i inny sprzęt.
Tworzy to elektrycznie „czyste” środowisko wewnętrzne nawet w otoczeniu oferującym trudne warunki dla sprzętu audio. Metalowa obudowa zawiera również płyty z aluminium o grubości 8 mm na obu końcach. Zapobiegają one skręcaniu i zginaniu, co skutkuje mocną i stabilną strukturą. Ponadto rozmiar kartki formatu A4* pozwala na bezproblemowe umieszczenie urządzenia w szafkach i w innych niewielkich przestrzeniach.

Specyfikacje:

• DAC z konstrukcją dual-mono obsługujący sygnały o rozdzielczości do 11,2 MHz (DSD) i 384 kHz / 32bit (PCM).
• Oddzielne przetworniki cyfrowo-analogowe VERITA AK4490 firmy Asahi Kasei Microdevices Corporation dla lewego i prawego kanału.
• Odbiornik Bluetooth® obsługujący kodowanie LDAC / Qualcomm® aptXTM (a także AAC i SBC)
• Przełączany filtr cyfrowy. Można wybierać spośród 2 filtrów dla materiałów DSD oraz 4 ustawień dla materiałów PCM.
• Dwa wbudowane precyzyjne dedykowane zegary dla sygnałów 44,1 kHz i 48 kHz oraz ich wielokrotności (włączone podczas asynchronicznej transmisji sygnału przez USB)
• Bardzo precyzyjny obwód regulacji głośności TEAC-QVCS z całkowicie zbalansowaną strukturą
• Wzmacniacz mocy klasy D o dużej mocy wyjściowej (ICEpower a / s)
• Wzmacniacz słuchawkowy z dyskretnym obwodem push-pull i maksymalną mocą wyjściową 280 mW + 280 mW (obwód TEAC-HCLD)
• Uziemienie obsługiwane przez 4-biegunowe gniazdo słuchawek stereo 3,5 mm (w połączeniu ze zwykłym stereo 3,5 mm typu mini)
• Transformatory mocy z rdzeniem toroidalnym o dużej pojemności
• Para analogowych gniazd wejściowych RCA
• Para gniazd wyjściowych RCA (pre-out) z regulacją głośności

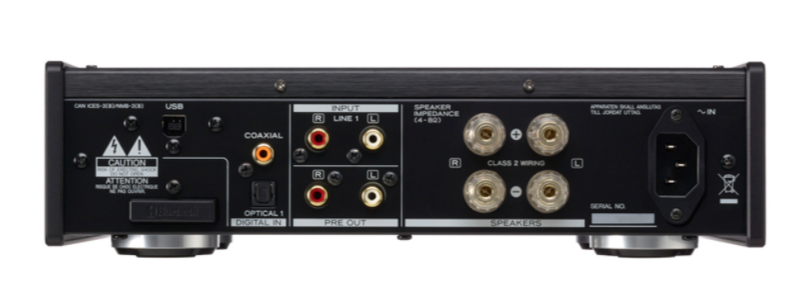

• Wejścia cyfrowe USB / koncentryczne / optyczne (po jednym na panelu tylnym)
• Połączone okrągłe, optyczne gniazdo cyfrowe / 3,5 mm stereo mini jack (na panelu przednim)
• Dwa wskaźniki analogowe poziomu z regulowanym stopniem jasności
• Konstrukcja o niskim zużyciu energii z funkcją automatycznego oszczędzania energii
• Całkowicie metalowa obudowa zapewnia zarówno odporność na wibracje, jak i stylowy wygląd w rozmiarze kartki formatu A4
• W zestawie dedykowany pilot zdalnego sterowania
• Wejście IEC
• Zgodny z normą RoHS
